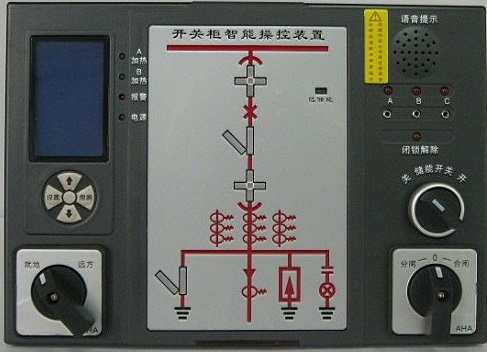

产品概述
本系列产品是全新概念的开关柜智能操控装置，其功能强大，用于3—35KV 户内开关柜，取代现有的一次回路模拟、带电显示器、自动加热除湿控制器、断路器分闸按钮、断路器分合闸状态指示、接地开关指示、增加了智能语音防误、带电显示等功能及Rs485通讯接口，适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。
本产品采用单片机控制，增加了智能化功能，除可显示开关分和状态外，还可判断指出开关手车是处于试验位置宇工作位置之间，还是处于柜体之外，增加了语音防误提示功能和超温报警等功能。采用独特的抗干扰技术，抗干扰能力强。采用工业级电子元件，可靠性高。根据用户不同要求，量身定做，设计不同的功能组合。同时本仪器外观精致，美观、简化、美化了开关柜面板。
其次，具备温湿度显示，RS485通讯接口使其具备了与变电站其他设备，组成实显的危机防误监控系统；结合最新断路器发展趋势开发新一代的智能操作装置等多项扩展功能。
注明：转换开关为可选项，依据实际需要选用。
技术指标
1、工作电压：
装置供电：AC85V—265V50HZ或
DC110/DC220V 50HZ
负载供电：AC220V+10% 50HZ
2、电压回路功耗：≤15VA
3、抗电强度：外壳与端子间≥ AC2000V
4、绝缘性能：外壳与端子间≥ 100M Ω
5、通讯：RS485 波特率4800
6、温湿度控制范围：温度0℃-99℃ 湿度0％RH-95％RH
7、温湿度精度：温度+2℃ 湿度+5％RH
8、工作环境：正常工作温度-20℃-70℃
相对湿度 ≤95％
9、 抗电磁干扰性能：符合 IEC60255-22 的标准规定
接线说明

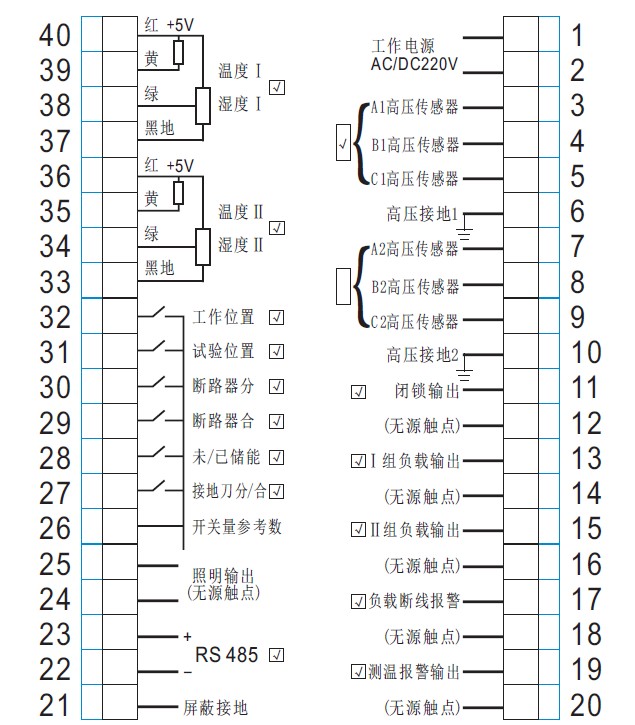

1、端子接线图
★注：特殊装置的端子接线按实际装置接线图为准。
装置外形及开孔尺寸
1、安装方式：
本产品为面板式安装，其标准配件有：温湿度传感器、温湿度传感器线、安装支架、绿接线端子等。安装时只需在开关面板上开好孔，开关柜开孔尺寸为220×165mm，将装置嵌入开孔，只需用三个安装支架卡入装置固定后旋紧紧箍螺钉即可。
2、传感器安装方式
(1)采用35mm导轨式安装或用螺丝固定。
(2)采用固定式安装（孔距37mm，孔径4mm）
(3)温湿度传感器的连线采用端接口插件方式连接。
订货须知
² 请提供一次方案图和系统电压等级；
² 请说明是否需要配套加热器；
² 请说明温湿度传感器所配电缆长度；
² 请说明是否需要通讯功能。
售后服务
1、属于本公司职责范围内的原因，免费保修一年，终身维护。
2、对产品出现的问题，24小时之内给予答复。若有重大技术问题，公司将派技术人员以最快的速度赴现场解决问题。
3、在售前、售中、售后的过程中，对有关产品的应用、设计等相关事宜均予准确、及时的应答，并提供相应的技术支持。
4、如有其它技术问题，请致电我公司客服电话13793606005。
