概述

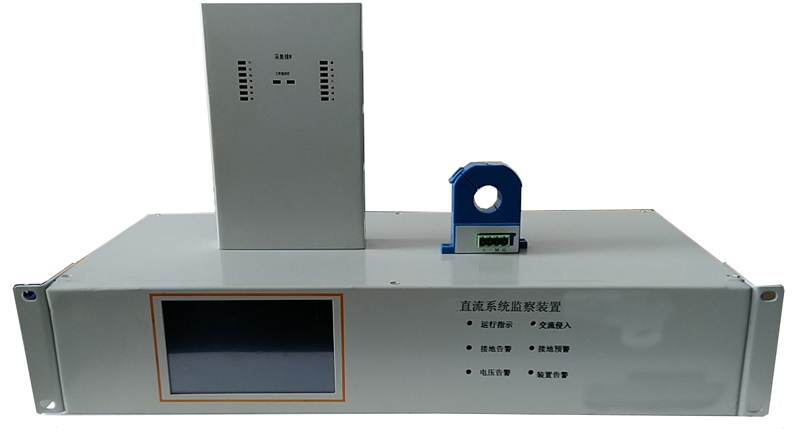

直流系统监察装置是依据最新电力行业标准《DL/T856-2013直流电源系统绝缘监测装置技术条件》并结合国家电网《国家电网公司十八项电网重大反事故措施》要求开发的新一代直流电源系统绝缘监测装置。直流系统监察装置（以下简称本装置）采用平衡桥+不平衡桥相结合的原理对母线绝缘状态进行监测，装置在监测和选线过程中不向直流系统注入任何交流信号，正常时只有平衡桥工作，不平衡桥只有监测平衡接地时工作一次，并且不平衡桥启动时引起的母线对地电压波动低于±5%，馈线支路绝缘监测采用直流霍尔传感器采集馈线支路漏电流方式，受直流系统馈线回路对地分布电容影响很小。
本装置能够精确测量交流窜入电压值、母线电压、正负母线对地电压，准确计算出正、负母线绝缘电阻、各馈线支路绝缘电阻，能够快速选出绝缘降低或接地故障的馈线支路，具有交流窜入告警功能，并能选出交流窜入故障支路，具有直流互窜告警功能，并能选出直流互窜支路，具有传感器零点校正功能并能兼容多种传感器接口。具有交流窜入、绝缘告警、压差告警、定时、电阻变化等多种自动启动选线功能，故障消失告警信号能够自动复归。
2、主要功能特点
2.1、 实时监测直流母线电压、正负母线对地电压、正负母线对地交流电压、正负母线对地绝缘电阻及支路对地绝缘电阻等数据，并直观显示到装置显示屏。
2.2、 当直流系统发生下列故障时，本产品应能迅速、准确、可靠动作，发出绝缘故障报警信息：
a)单极一点接地及绝缘降低；
b)单极多点接地及绝缘降低；
c)两极同支路同阻值接地及绝缘降低；
d)两极同支路不同阻值接地及绝缘降低；
e)两极不同支路同阻值接地及绝缘降低；
f)两极不同支路不同阻值接地及绝缘降低；
2.3、 当直流系统对地绝缘电阻小于等于预警值时，本产品可准确预警并自行启动支路选线功能。
2.4、 当直流系统母线电压异常，正负母线对地电压偏差过大时，本产品可准确报警，报警门限值可设定。
2.5、直流互窜告警：当直流系统发生直流互窜故障时，本产品能发出直流互窜故障告警信息，并准确选出故障支路。
2.6、交流窜电告警：本产品可监测交流窜入，设定交流窜入门限报警值。当直流系统发生有效值超过报警值的交流窜电故障时，本产品能发出交流窜电故障告警信息，并显示窜入交流电压的幅值，选出交流窜入的故障支路。
2.7、电压偏差补偿功能：当直流系统正负母线对地电压的比值超出保护误动风险因数1.222时，产品应能通过对地电压偏差补偿桥使直流系统对地电压恢复到平衡状态。
2.8、本产品具有自检功能，每天早晨9:00，装置自动启动自检功能，无需定期校验，即可随时发现装置的一下各种故障并给出报警，也可减少运行维护成本。
a)平衡桥电阻开路；
b)检测桥电阻开路；
c) 通讯中断；
d)选线模块断开；
e)互感器断开；
2.9、本产品具有以下多种启动方式启动检测桥，实时测量正负母线对地电压和正负母线对地绝缘电阻。
a)产品开机自行启动
b)定时启动
c)正负母线对地电压偏差启动
d)手动启动
e)断电启动；
3、技术指标
3.1、正负极绝缘电阻测量： 0--999.9KΩ
3.2母线电压测量范围： 80%--130%Un,误差±1%
3.3母线对地交流电压侧量： 0--242V,误差±5%
3.4母线对地电压测量范围： 10%--130%Un,误差±1%
3.5母线绝缘电阻测量范围： 当Ri＜10kΩ时， 显示具体数值
10KΩ≤Ri≤60KΩ 误差±5%
60KΩ≤Ri≤200KΩ 误差±10%
200KΩ≤Ri≤999KΩ 显示具体数值±
3.6支路电阻测量精度： 当Ri＜10kΩ时， 显示具体数值
10KΩ≤Ri≤100 KΩ 误差±20%
100KΩ≤Ri≤200 KΩ 显示具体数值
3.7接地告警电阻整定： 1--120KΩ,步长1K
3.8母线电压越限告警整定： 1--±20%，步长1%
3.9直流系统电压等级： 24V、48V、110V、220V
3.10工作电源范围： AC220V±20%；
3.11装置使用条件: 环境温度：-10℃～55℃；
湿 度：≤90%；
大气压力：80～110Kpa；
4、尺寸：
面板尺寸（宽×高）：480 mm×90 mm
开孔尺寸（宽×高）：465 mm×75 mm
主机尺寸（宽×高×深）：440 mm×90 mm ×200 mm
（说明：具体尺寸订货时沟通）
